کلید محافظ جان چیست و چرا ضروری است؟

یکی از تجهیزات مهم در این زمینه، کلید محافظ جان است. این کلید با بررسی جریان عبوری از مدار، در صورت تشخیص نشتی جریان می‌تواند مدار را در مدت کوتاهی قطع کند و احتمال برق‌گرفتگی یا آسیب ناشی از جریان نشتی را کاهش دهد.

البته محافظت کامل از یک مدار فقط به نصب یک کلید وابسته نیست. نوع سیستم برق، ظرفیت مدار، نوع بارهای متصل و مشخصات سایر تجهیزات حفاظتی نیز باید در نظر گرفته شود. به همین دلیل، انتخاب محصول مناسب از نظر مشخصات فنی و کیفیت ساخت، بخشی از فرایند طراحی ایمن یک شبکه برق محسوب می‌شود.

کلید محافظ جان چیست؟

کلید محافظ جان یا RCD، وسیله‌ای حفاظتی برای شناسایی جریان نشتی در مدار برق است. این تجهیز جریان ورودی و خروجی مدار را با یکدیگر مقایسه می‌کند. در شرایط عادی، مقدار این دو جریان باید تقریباً برابر باشد؛ اما اگر بخشی از جریان از مسیر دیگری، مانند بدنه یک وسیله یا مسیر اتصال به زمین، عبور کند، بین جریان ورودی و خروجی اختلاف ایجاد می‌شود.

اگر این اختلاف از مقدار تعیین‌شده برای کلید بیشتر باشد، محافظ جان مدار را قطع می‌کند. این عملکرد باعث می‌شود در شرایطی که جریان ناخواسته به سمت زمین یا بدن انسان عبور می‌کند، زمان تماس با جریان کاهش پیدا کند.

نکته مهم این است که محافظ جان با کلید مینیاتوری وظیفه یکسانی ندارد. کلید مینیاتوری یا MCB عمدتاً برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود، در حالی که RCD برای تشخیص جریان نشتی طراحی شده است.

بنابراین نمی‌توان محافظ جان را جایگزین کامل کلید مینیاتوری دانست. در بسیاری از تابلوهای برق، هر دو تجهیز در کنار یکدیگر مورد استفاده قرار می‌گیرند تا حفاظت مدار از چند جنبه انجام شود.

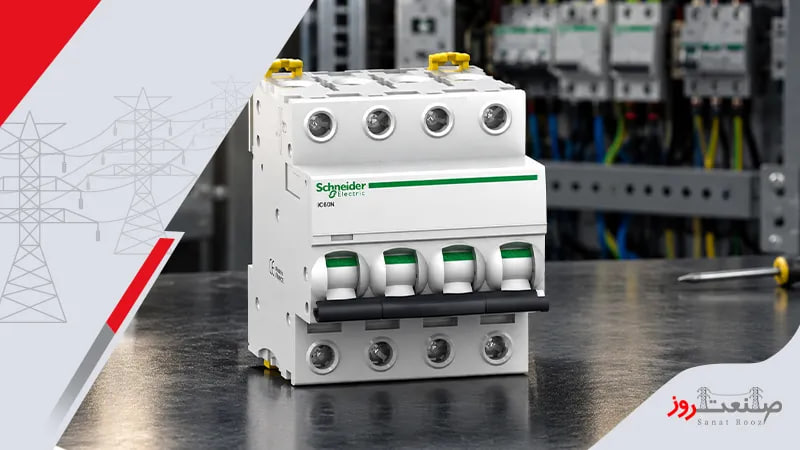

چرا محافظ جان مهم است؟

بخش قابل‌توجهی از خطرات سیستم‌های برق به جریان‌های نشتی مربوط می‌شود؛ جریان‌هایی که ممکن است در اثر آسیب عایق، رطوبت، خرابی تجهیزات یا تماس ناخواسته با بخش‌های برق‌دار ایجاد شوند.

در محیط‌های صنعتی، این موضوع اهمیت بیشتری پیدا می‌کند. تابلوهای برق، موتورهای الکتریکی، تجهیزات کنترلی، ماشین‌آلات و کابل‌های متعدد در کنار یکدیگر قرار دارند و هرگونه نقص عایقی می‌تواند پیامدهای جدی داشته باشد.

در ساختمان‌های مسکونی نیز تجهیزات مختلفی مانند ماشین لباسشویی، آبگرمکن، ظرفشویی و لوازم برقی در محیط‌هایی با احتمال وجود رطوبت استفاده می‌شوند. وجود جریان نشتی در چنین شرایطی می‌تواند خطر برق‌گرفتگی را افزایش دهد.

مهم‌ترین دلایل استفاده از این تجهیز عبارت‌اند از:

• کاهش خطر برق‌گرفتگی ناشی از جریان نشتی
• شناسایی سریع برخی خطاهای عایقی
• افزایش سطح حفاظت مدارهای الکتریکی
• کاهش احتمال ادامه یافتن جریان نشتی
• استفاده در سیستم‌های برق خانگی، تجاری و صنعتی
• کمک به افزایش ایمنی تجهیزات و کاربران

استانداردهای بین‌المللی IEC نیز برای تجهیزات حفاظت در برابر جریان نشتی، الزامات مشخصی در نظر گرفته‌اند. با این حال، انتخاب و اجرای سیستم حفاظتی باید متناسب با نوع شبکه، مقررات محل اجرا و مشخصات فنی پروژه انجام شود.

انواع محافظ جان

محافظ جان‌ها را می‌توان بر اساس ساختار مدار، تعداد پل‌ها و نوع جریان نشتی که قادر به تشخیص آن هستند دسته‌بندی کرد. انتخاب مدل مناسب به نوع مصرف‌کننده و ویژگی‌های شبکه برق بستگی دارد.

از نظر تعداد فاز، دو گروه اصلی بیشتر مورد استفاده قرار می‌گیرند:

• تک‌فاز: مناسب مدارهای تک‌فاز در ساختمان‌ها و برخی تجهیزات کوچک
• سه‌فاز: مناسب مدارهای سه‌فاز و کاربردهای صنعتی

یکی دیگر از دسته‌بندی‌های مهم، نوع حساسیت کلید نسبت به جریان نشتی است. مدل‌های مختلف RCD برای تشخیص شکل‌های متفاوت جریان طراحی شده‌اند.

برای مثال، استفاده از تجهیزات الکترونیکی، درایوها و منابع تغذیه می‌تواند نوع جریان نشتی ایجادشده در مدار را تغییر دهد. در چنین شرایطی، انتخاب RCD صرفاً بر اساس آمپراژ کافی نیست و نوع بار نیز باید بررسی شود.

در پروژه‌های صنعتی، نوع مصرف‌کننده و ساختار سیستم زمین از عوامل مهم در انتخاب تجهیزات حفاظتی هستند. بنابراین بهتر است انتخاب نهایی بر اساس نقشه مدار و مشخصات فنی تجهیزات انجام شود.

محافظ جان اشنایدر

اشنایدر الکتریک یکی از برندهای شناخته‌شده در حوزه مدیریت انرژی، توزیع برق و اتوماسیون صنعتی است و طیف گسترده‌ای از تجهیزات حفاظتی برای کاربردهای مختلف ارائه می‌کند.

در میان محصولات این برند، خانواده Acti9 از مجموعه‌های شناخته‌شده در حوزه تجهیزات حفاظتی فشار ضعیف است. کلید محافظ جان اشنایدر، از جمله محصولات سری iID، برای کاربردهایی طراحی شده‌اند که تشخیص جریان نشتی و حفاظت تکمیلی در برابر برق‌گرفتگی اهمیت دارد.

یکی از نکات مهم هنگام بررسی این محصولات، توجه به مشخصات فنی مدل انتخابی است. صرفاً یکسان بودن ظاهر کلیدها به معنی یکسان بودن عملکرد آن‌ها نیست. جریان نامی، حساسیت جریان نشتی، تعداد پل‌ها، نوع RCD و مشخصات شبکه باید با نیاز مدار مطابقت داشته باشد.

برای نمونه، در زمان انتخاب یک مدل باید به موارد زیر توجه کرد:

• جریان نامی کلید
• مقدار جریان نشتی قابل تشخیص
• تعداد پل‌ها
• نوع RCD
• ولتاژ کاری
• فرکانس شبکه
• نوع و توان بار
• شرایط نصب در تابلو

در مدارهایی که حفاظت در برابر برق‌گرفتگی اهمیت ویژه‌ای دارد، حساسیت کلید یکی از مشخصات مهم است. با این حال، حساسیت بیشتر همیشه به معنی مناسب‌تر بودن محصول برای هر مدار نیست و باید با شرایط پروژه هماهنگ باشد.

کیفیت ساخت نیز در تجهیزات حفاظتی اهمیت بالایی دارد؛ زیرا این تجهیزات بخشی از سیستم ایمنی مدار هستند و باید در محدوده مشخصات اعلام‌شده عملکرد قابل اتکایی داشته باشند.

کلید محافظ جان اشنایدر در فروشگاه‌های تخصصی تجهیزات برق صنعتی از جمله صنعت روز عرضه می‌شود و هنگام خرید آن، تطبیق دقیق کد فنی محصول با نیاز مدار اهمیت بیشتری از انتخاب صرفاً بر اساس نام برند دارد.

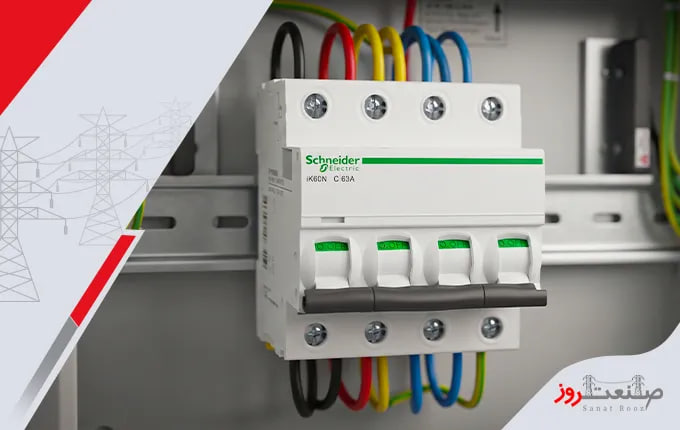

انتخاب و نصب

انتخاب محافظ جان مناسب تنها با نگاه کردن به آمپراژ انجام نمی‌شود. برای رسیدن به انتخاب درست باید شرایط مدار و نوع مصرف‌کننده بررسی شود.

اولین موضوع، جریان نامی کلید است. این مقدار باید با ظرفیت مدار و طراحی سیستم هماهنگ باشد. نکته دیگر، مقدار حساسیت جریان نشتی است که بر اساس نوع کاربرد و سطح حفاظت مورد نیاز انتخاب می‌شود.

در زمان خرید بهتر است این موارد بررسی شوند:

1. تعداد فاز و پل‌های مورد نیاز
2. جریان نامی مدار
3. نوع جریان نشتی احتمالی
4. حساسیت RCD
5. مشخصات مصرف‌کننده
6. ولتاژ و فرکانس شبکه
7. فضای نصب در تابلو
8. هماهنگی با سایر تجهیزات حفاظتی

محل نصب نیز اهمیت دارد. در یک تابلو برق، هماهنگی بین محافظ جان، کلیدهای مینیاتوری، تجهیزات حفاظتی دیگر و سیستم اتصال زمین باید در طراحی لحاظ شود.

همچنین باید توجه داشت که عملکرد محافظ جان به معنی بی‌نیازی از سیستم ارت یا سایر تجهیزات حفاظتی نیست. هر یک از این بخش‌ها نقش متفاوتی در ایمنی سیستم برق دارند و عملکرد صحیح آن‌ها باید در کنار یکدیگر بررسی شود.

نصب تجهیزات حفاظتی نیز بهتر است توسط فرد متخصص انجام شود. سیم‌بندی اشتباه، انتخاب نادرست نوع کلید یا عدم توجه به ساختار شبکه می‌تواند عملکرد مورد انتظار سیستم حفاظتی را مختل کند.

پس از نصب نیز تست دوره‌ای کلید، بررسی اتصالات و اطمینان از عملکرد صحیح آن اهمیت دارد. بسیاری از مدل‌های RCD به دکمه Test مجهز هستند که برای بررسی عملکرد مکانیزم قطع مورد استفاده قرار می‌گیرد؛ البته نحوه و زمان‌بندی تست باید مطابق دستورالعمل سازنده و الزامات پروژه باشد.

جمع‌بندی

کلید محافظ جان یکی از تجهیزات مهم برای افزایش ایمنی مدارهای برق است که با تشخیص اختلاف جریان ورودی و خروجی، می‌تواند در برابر جریان‌های نشتی واکنش نشان دهد. این تجهیز به‌ویژه در مدارهایی که احتمال تماس افراد با تجهیزات برقی یا وجود رطوبت بیشتر است، اهمیت زیادی دارد.

با وجود این، محافظ جان جایگزین سایر تجهیزات حفاظتی نیست. کلید مینیاتوری برای اضافه‌بار و اتصال کوتاه وظیفه متفاوتی دارد و سیستم ارت نیز نقش مستقلی در ایمنی شبکه ایفا می‌کند. در نتیجه، حفاظت مؤثر زمانی ایجاد می‌شود که اجزای مختلف سیستم به شکل هماهنگ انتخاب و نصب شوند.

انتخاب مدل مناسب نیز باید بر اساس جریان نامی، نوع بار، حساسیت نشتی، تعداد فاز و مشخصات شبکه انجام شود. در کاربردهای صنعتی، این بررسی اهمیت بیشتری دارد؛ زیرا نوع تجهیزات و شکل جریان نشتی می‌تواند روی انتخاب RCD مناسب تأثیر بگذارد.

در نهایت، استفاده از تجهیزات استاندارد و انتخاب صحیح آن‌ها در کنار نصب اصولی، می‌تواند سطح ایمنی تابلوهای برق خانگی و صنعتی را به شکل قابل‌توجهی افزایش دهد.
