چگونه انتخاب صحیح تجهیزات انتقال حرارت می‌تواند هزینه‌های تعمیرات صنایع را تا ۴۰ درصد کاهش دهد؟

در سال‌های اخیر، هم‌زمان با افزایش هزینه‌های انرژی، سخت‌تر شدن الزامات زیست‌محیطی و رقابت شدید میان صنایع، مدیران فنی و مهندسان بهره‌برداری بیش از گذشته به دنبال راهکارهایی برای افزایش راندمان تجهیزات فرآیندی هستند. در بسیاری از کارخانه‌ها، پالایشگاه‌ها، مجتمع‌های پتروشیمی، نیروگاه‌ها، صنایع فولاد، سیمان و حتی صنایع غذایی، بخش قابل توجهی از مصرف انرژی به سیستم‌های انتقال حرارت اختصاص دارد. به همین دلیل، هرگونه کاهش راندمان مبدل‌های حرارتی می‌تواند مستقیماً بر هزینه تولید، کیفیت محصول و میزان توقف خطوط تولید اثر بگذارد.

یکی از مهم‌ترین دلایل افت عملکرد مبدل‌های حرارتی، انتخاب نامناسب تجهیزات، استفاده از متریال غیراستاندارد، رسوب‌گذاری، خوردگی، فرسودگی تیوب‌ها و نبود برنامه منظم برای تعمیرات و نگهداری است. در بسیاری از پروژه‌ها مشاهده شده که با اجرای صحیح عملیات بازسازی، ری‌تیوب، رسوب‌زدایی و استفاده از تجهیزات استاندارد، می‌توان بدون تعویض کامل مبدل، بخش زیادی از راندمان اولیه را بازیابی کرد.

در این میان، انتخاب تولیدکننده‌ای که علاوه بر ساخت تجهیزات، توانایی ارائه خدمات مهندسی، تعمیرات تخصصی و تأمین قطعات را داشته باشد، به یکی از عوامل کلیدی موفقیت پروژه‌های صنعتی تبدیل شده است. مجموعه ویرا صنعت بهسا با تمرکز بر طراحی، ساخت و بازسازی تجهیزات انتقال حرارت، در همین مسیر فعالیت می‌کند و خدمات خود را متناسب با نیاز صنایع نفت، گاز، پتروشیمی، نیروگاهی و سایر صنایع فرآیندی ارائه می‌دهد.

---

انتقال حرارت؛ قلب تپنده صنایع فرآیندی

اگر نگاهی به خطوط تولید در صنایع مختلف داشته باشیم، متوجه می‌شویم که تقریباً هیچ فرآیندی بدون انتقال حرارت انجام نمی‌شود. گرم کردن سیالات، خنک‌کاری، تبخیر، میعان، بازیافت انرژی، تولید بخار و کنترل دمای فرآیند، همگی به عملکرد صحیح مبدل‌های حرارتی وابسته هستند.

در شرایطی که قیمت انرژی به‌طور مداوم افزایش می‌یابد، حتی بهبود چند درصدی راندمان یک مبدل حرارتی می‌تواند صرفه‌جویی قابل توجهی در هزینه‌های سالانه ایجاد کند. از سوی دیگر، کاهش راندمان این تجهیزات معمولاً به معنای افزایش مصرف سوخت، کاهش ظرفیت تولید، افزایش فشار روی تجهیزات جانبی و بالا رفتن احتمال توقف خطوط تولید خواهد بود.

به همین دلیل، بسیاری از شرکت‌های بزرگ دنیا، نگهداری و نوسازی مبدل‌های حرارتی را نه به‌عنوان یک هزینه، بلکه به‌عنوان سرمایه‌گذاری برای افزایش بهره‌وری تلقی می‌کنند.

---

چرا کیفیت مبدل حرارتی اهمیت دارد؟

یک مبدل حرارتی زمانی عملکرد مطلوبی خواهد داشت که تمامی اجزای آن، از تیوب‌ها و تیوب شیت گرفته تا بفل‌ها، گسکت‌ها و سیستم آب‌بندی، مطابق استانداردهای بین‌المللی طراحی و ساخته شده باشند.

در بسیاری از پروژه‌های صنعتی، کاهش راندمان به دلیل مشکلاتی مانند موارد زیر رخ می‌دهد:

• رسوب در داخل تیوب‌ها
• خوردگی ناشی از سیالات خورنده
• نشتی بین تیوب و تیوب‌شیت
• آسیب‌های ناشی از ارتعاش
• شکستگی فین‌ها
• کاهش ضخامت تیوب‌ها
• انتخاب نامناسب جنس متریال

اگر این مشکلات در مراحل اولیه شناسایی شوند، معمولاً می‌توان با تعمیرات تخصصی، از تعویض کامل تجهیز جلوگیری کرد.

---

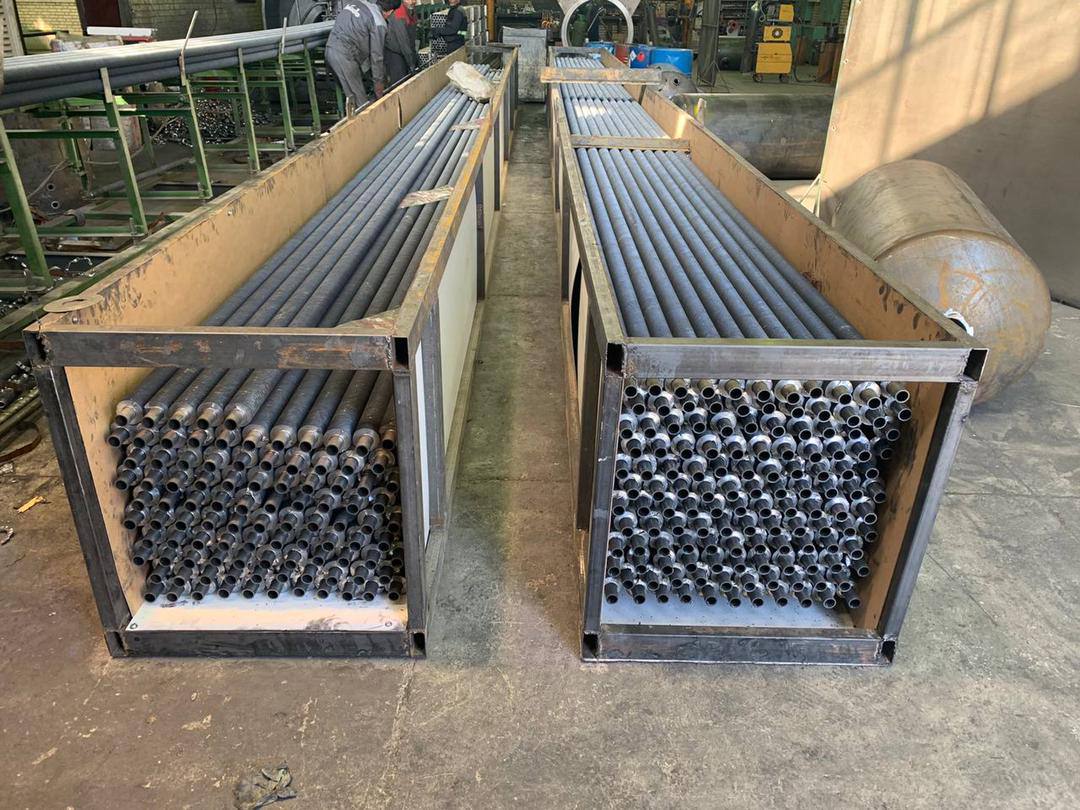

فین تیوب؛ راهکاری برای افزایش راندمان بدون افزایش ابعاد تجهیزات

یکی از مؤثرترین روش‌های افزایش راندمان انتقال حرارت، استفاده از فین تیوب است.

فین تیوب در واقع لوله‌ای است که روی سطح خارجی آن پره‌هایی با طراحی مهندسی نصب شده‌اند. این پره‌ها باعث افزایش چند برابری سطح تماس با سیال خارجی می‌شوند و در نتیجه، میزان انتقال حرارت نیز به شکل قابل توجهی افزایش می‌یابد.

این فناوری به‌ویژه در تجهیزاتی مانند Air Cooler، Economizer، Waste Heat Recovery Unit، بویلرها و مبدل‌های حرارتی هوایی کاربرد گسترده‌ای دارد.

استفاده از فین تیوب تنها به معنای افزایش راندمان نیست؛ بلکه مزایایی مانند کاهش مصرف انرژی، کاهش ابعاد تجهیزات، کاهش وزن مبدل و افزایش عمر مفید سیستم را نیز به همراه دارد.

---

چرا صنایع به سمت فین تیوب حرکت کرده‌اند؟

در گذشته، افزایش ظرفیت انتقال حرارت معمولاً با بزرگ‌تر کردن ابعاد مبدل انجام می‌شد. اما امروزه محدودیت فضا، افزایش هزینه مواد اولیه و نیاز به بهینه‌سازی مصرف انرژی باعث شده است که مهندسان از فناوری‌هایی مانند فین تیوب استفاده کنند.

مهم‌ترین مزایای این فناوری عبارت‌اند از:

• افزایش سطح انتقال حرارت
• کاهش مصرف انرژی
• کاهش هزینه‌های بهره‌برداری
• افزایش ظرفیت فرآیند
• کاهش وزن تجهیزات
• کاهش فضای نصب
• بهبود عملکرد در سیستم‌های هوایی
• افزایش بازده مبدل‌های حرارتی

---

کاربردهای فین تیوب در صنایع مختلف

امروزه فین تیوب در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد:

• پالایشگاه‌های نفت
• صنایع گاز
• پتروشیمی
• نیروگاه‌ها
• صنایع فولاد
• صنایع سیمان
• کارخانه‌های شیمیایی
• صنایع غذایی
• صنایع دارویی
• صنایع دریایی
• سیستم‌های HVAC
• واحدهای بازیافت حرارت
• کمپرسور استیشن‌ها

هر یک از این صنایع، بسته به شرایط فرآیندی، از نوع خاصی از فین تیوب و متریال مناسب استفاده می‌کنند تا بهترین عملکرد حرارتی و بیشترین دوام را به دست آورند.

---

انتخاب نوع مناسب فین تیوب

یکی از مهم‌ترین تصمیمات در طراحی مبدل‌های حرارتی، انتخاب نوع مناسب فین تیوب است. این انتخاب به عواملی مانند دمای کاری، فشار، نوع سیال، شرایط محیطی، میزان خوردگی، سرعت جریان و الزامات نگهداری بستگی دارد.

برای مثال، در محیط‌های خورنده یا پروژه‌های دریایی، معمولاً از فین تیوب‌هایی با مقاومت بالا در برابر خوردگی استفاده می‌شود. در مقابل، برای کاربردهای عمومی صنعتی ممکن است گزینه‌های اقتصادی‌تر انتخاب شوند.

در بخش بعدی این گزارش، با انواع فین تیوب، تفاوت روش‌های تولید، استانداردهای بین‌المللی و نقش آن‌ها در افزایش عمر مبدل‌های حرارتی آشنا خواهیم شد.

انتخاب صحیح تجهیزات انتقال حرارت؛ تصمیمی که سال‌ها بر عملکرد کارخانه اثر می‌گذارد

یکی از اشتباهات رایج در پروژه‌های صنعتی، انتخاب تجهیزات صرفاً بر اساس قیمت اولیه است. در حالی که در بسیاری از صنایع، هزینه خرید مبدل حرارتی یا فین تیوب تنها بخش کوچکی از هزینه کل چرخه عمر تجهیز (Life Cycle Cost) را تشکیل می‌دهد. هزینه‌های تعمیرات، توقف تولید، مصرف انرژی، افت راندمان و تعویض قطعات معمولاً چندین برابر هزینه اولیه خرید هستند.

به همین دلیل، شرکت‌های معتبر دنیا هنگام انتخاب تجهیزات انتقال حرارت تنها به قیمت توجه نمی‌کنند، بلکه پارامترهایی مانند راندمان حرارتی، کیفیت ساخت، قابلیت تعمیر، استانداردهای تولید، دسترسی به خدمات پس از فروش و طول عمر تجهیز را نیز در نظر می‌گیرند.

---

انواع فین تیوب و کاربرد هر کدام

اگرچه در نگاه اول تمام فین تیوب‌ها مشابه به نظر می‌رسند، اما تفاوت در روش تولید، نوع اتصال پره به تیوب و متریال مصرفی باعث می‌شود هر مدل برای شرایط عملیاتی خاصی مناسب باشد.

۱. Extruded Fin Tube

یکی از پیشرفته‌ترین انواع فین تیوب، فین تیوب اکسترود (Extruded Fin Tube) است. در این فناوری، پره آلومینیومی به صورت یکپارچه روی تیوب پایه شکل می‌گیرد و اتصال بسیار محکمی ایجاد می‌شود.

این ویژگی باعث می‌شود:

• مقاومت بالا در برابر رطوبت
• مقاومت در برابر خوردگی
• دوام زیاد در سیکل‌های حرارتی
• انتقال حرارت یکنواخت
• عمر طولانی

از مهم‌ترین مزایای این نوع فین تیوب باشد.

به همین دلیل، صنایع نفت، گاز، نیروگاهی و پروژه‌های Offshore از اصلی‌ترین مصرف‌کنندگان این فناوری هستند.

---

۲. High Frequency Welded Fin Tube

در این روش، فین فولادی با استفاده از جوش فرکانس بالا به تیوب متصل می‌شود. این نوع اتصال استحکام مکانیکی بالایی ایجاد کرده و برای دماهای زیاد و شرایط کاری سخت مناسب است.

موارد استفاده:

• بویلرها
• اکونومایزر
• هیترها
• کوره‌ها
• بازیافت حرارت

---

۳. L Foot Fin Tube

در این مدل، فین بدون جوشکاری و با تغییر شکل مکانیکی روی تیوب نصب می‌شود.

مزایا:

• قیمت مناسب
• وزن پایین
• انتقال حرارت مطلوب
• مناسب برای دماهای متوسط

---

۴. G Fin Tube

در این فناوری، شیارهایی روی تیوب ایجاد شده و سپس فین داخل شیار قرار می‌گیرد.

نتیجه این طراحی:

• انتقال حرارت بهتر
• اتصال مستحکم
• کاهش مقاومت حرارتی
• دوام بیشتر

---

تیوب باندل؛ مهم‌ترین بخش یک مبدل حرارتی

اگر مبدل حرارتی را قلب سیستم انتقال حرارت بدانیم، تیوب باندل (Tube Bundle) بدون تردید مهم‌ترین بخش آن است.

تیوب باندل مجموعه‌ای از صدها یا حتی هزاران تیوب است که به وسیله تیوب‌شیت، بفل‌ها، اسپیسرها و اجزای نگهدارنده در کنار یکدیگر قرار گرفته‌اند.

بیشترین انتقال حرارت داخل همین مجموعه انجام می‌شود.

هرگونه آسیب به تیوب باندل می‌تواند باعث:

• افت راندمان
• افزایش افت فشار
• نشتی
• آلودگی سیالات
• توقف تولید

شود.

---

چه عواملی باعث خرابی تیوب باندل می‌شوند؟

بررسی پروژه‌های صنعتی نشان می‌دهد مهم‌ترین عوامل خرابی عبارت‌اند از:

• رسوب
• خوردگی
• فرسایش
• ارتعاش
• شوک حرارتی
• کیفیت پایین آب
• انتخاب اشتباه متریال
• فشار بیش از حد
• سرعت بالای سیال

به همین دلیل، برنامه‌های بازرسی دوره‌ای اهمیت زیادی دارند.

---

استانداردهای بین‌المللی در طراحی مبدل‌های حرارتی

در صنایع فرآیندی، طراحی و ساخت تجهیزات باید مطابق استانداردهای معتبر انجام شود.

از مهم‌ترین استانداردها می‌توان به موارد زیر اشاره کرد:

• TEMA
• ASME Section VIII
• ASME Section IX
• API 660
• API 661
• ASTM
• ISO 9001

رعایت این استانداردها موجب افزایش ایمنی، قابلیت اطمینان و عمر مفید تجهیزات می‌شود.

---

متریال مناسب؛ مهم‌تر از آن چیزی که تصور می‌کنید

یکی از دلایل اصلی خرابی زودهنگام مبدل‌های حرارتی، انتخاب نادرست آلیاژ است.

پرکاربردترین متریال‌ها عبارت‌اند از:

• Carbon Steel
• Stainless Steel 304
• Stainless Steel 316L
• Duplex Stainless Steel
• Super Duplex
• Copper
• Copper Nickel
• Titanium
• Inconel
• Monel

هرکدام از این آلیاژها برای شرایط خاصی طراحی شده‌اند و انتخاب آن‌ها باید بر اساس نوع سیال، دما، فشار و شرایط خورندگی انجام شود.

---

کنترل کیفیت؛ حلقه‌ای که نباید نادیده گرفته شود

تولید یک فین تیوب یا تیوب باندل تنها به ماشین‌آلات وابسته نیست. کنترل کیفیت در تمام مراحل، از ورود مواد اولیه تا بسته‌بندی، اهمیت بالایی دارد.

یک فرآیند استاندارد شامل:

• کنترل ابعادی
• بررسی مواد اولیه
• تست‌های غیرمخرب (NDT)
• بازرسی جوش
• کنترل تلرانس‌ها
• تست فشار
• بازرسی نهایی

است.

همین فرآیندها تفاوت میان یک محصول صنعتی باکیفیت و محصولی را که پس از مدت کوتاهی دچار مشکل می‌شود، مشخص می‌کنند.

---

از ساخت تا بازسازی؛ نگاه جامع به تجهیزات انتقال حرارت

امروزه بسیاری از صنایع به جای تعویض کامل مبدل‌های حرارتی، به سمت بازسازی و نوسازی تجهیزات حرکت کرده‌اند. این رویکرد علاوه بر کاهش هزینه‌ها، زمان توقف خطوط تولید را نیز به حداقل می‌رساند.

در بخش سوم، به خدماتی مانند Retubing (ری‌تیوب)، نوسازی تیوب باندل، رسوب‌زدایی مکانیکی و شیمیایی، تعمیر تیوب‌شیت و روش‌های افزایش عمر مبدل‌های حرارتی خواهیم پرداخت و بررسی می‌کنیم که چگونه این خدمات می‌توانند هزینه‌های سرمایه‌گذاری را به میزان قابل توجهی کاهش دهند.
